Popis

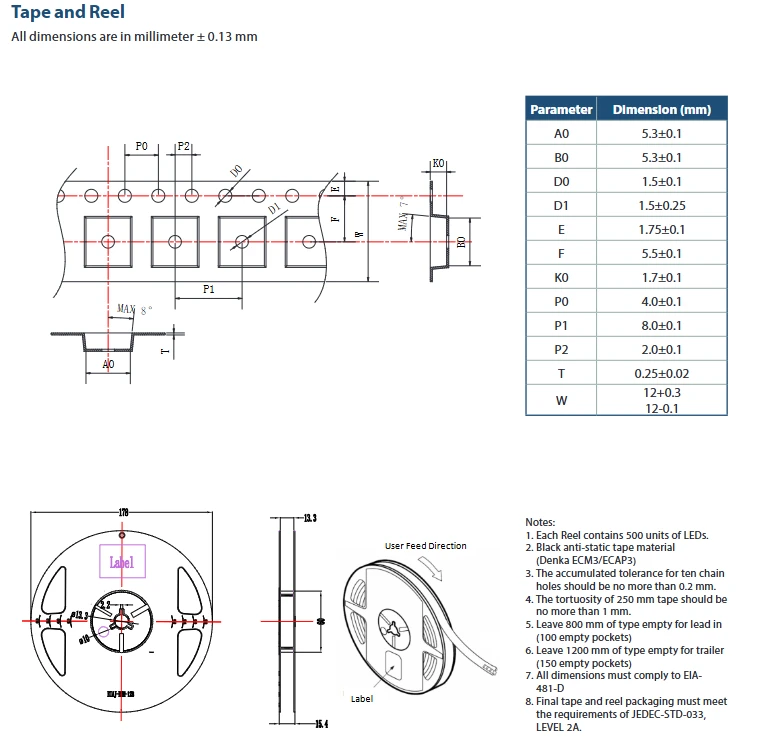

Vysokovýkonné biele LED diódy SFT-40-WxS SFT-40-WxE

Vlastnosti

Ploché okno SFT White LED má za následok oveľa menšiu plochu vyžarujúcu svetlo než kryt v tvare kupoly{0}}, čo umožňuje oveľa menšiu optiku a vyššiu účinnosť optickej väzby. Spolu s vysokou hustotou lúmenov monolitického žiariča je séria SFT white výkonným zdrojom svetla pre kritické svetelné aplikácie s rozložením lúčov s extrémne vysokou intenzitou, dlhou vzdialenosťou lúča a malými uhlami lúča.
• Chladné biele LED diódy s maximálnym výkonom presahujúcim 2200 lm @ 8 A, 85 stupňov (6 500 K).
• Maximálny prúd pohonu: 8 A
• Teplota farieb: 5000K, 5700K, 6500K
• Index vykresľovania farieb: min. 70 (5000K, 5700K), Typ. 70 (6500K)
• Nízky tepelný odpor: 0,7 stupňa /W
• ANSI-kompatibilné chromatické zásobníky
• Elektricky izolovaná tepelná cesta
• 8 kV HBM ESD hodnotenie podľa ANSI/ESDA/JEDEC JS-001
• V súlade s RoHS a REACH

Aplikácie

• Prenosné svetlá
• Svetlá na bicykel
• Automobilové prídavné svetlá
• Pracovné LED svetlá
• Vonkajšie a cestné osvetlenie
• Priemyselné osvetlenie High Bay
• Zábavné osvetlenie
• Smerové svietidlá

Objednávacie číslo dielurs

CCT	CRI	Minimum Flux Bin1	Minimum Flux (lm)	Chromatickosť Kód súpravy Bin2	Objednávanie čísiel dielov
5000K	min{0}}	N3	554	501	SFT-40-W50E-F50-N3501
				502	SFT-40-W50E-F50-N3502
		N4	594	501	SFT-40-W50E-F50-N4501
				502	SFT-40-W50E-F50-N4502
5700K	min{0}}	N3	554	571	SFT-40-W57E-F50-N3571
				572	SFT-40-W57E-F50-N3572
		N4	594	571	SFT-40-W57E-F50-N4571
				572	SFT-40-W57E-F50-N4572
6500K	Typ. 70 min{0}}	N4	594	651	SFT-40-W65S-F50-N4651
				652	SFT-40-W65S-F50-N4652
		N5	634	651	SFT-40-W65S-F50-N5651
				652	SFT-40-W65S-F50-N5652

Binning svetelného toku

Flux Bin kód	Binning @ 1500 mA, Tj=85 stupeň1		@ 700 mA, Tj=25 stupeň2	Korelované Minimum Flux (lm) @ Tj=85 stupeň2
Flux Bin kód	Minimum Flux (lm)	Maximálne Flux (lm)	Minimum Flux (lm)	700 mA	2000 mA	3000 mA	5000 mA	6000 mA	8000 mA
N3	554	594	316	283	709	986	1446	1640	1985
N4	594	634	339	303	760	1057	1550	1758	2128
N5	634	673	362	323	812	1129	1655	1877	2272
P2	673	713	384	343	861	1198	1757	1992	2411
P3	713	763	407	364	913	1269	1861	2110	2555

Vpred Binning napätia

Kód napäťového zásobníka	Binning @ 1500 mA, Tj=85 stupeň
Kód napäťového zásobníka	Minimum Napätie (V)	Maximálne Napätie (V)
VH	2.5	2.7
VJ	2.7	2.9
VK	2.9	3.1

Súradnice chromatickosti

CCT	Bin kód	CIEx	CIEy	Bin kód	CIEx	CIEy	Bin kód	CIEx	CIEy	Bin kód	CIEx	CIEy
5000K	DA	0.3371	0.3490	DB	0.3376	0.3616	DC	0.3463	0.3687	DD	0.3451	0.3554
		0.3451	0.3554		0.3463	0.3687		0.3551	0.3760		0.3533	0.3620
		0.3440	0.3427		0.3451	0.3554		0.3533	0.3620		0.3515	0.3487
		0.3366	0.3369		0.3371	0.3490		0.3451	0.3554		0.3440	0.3427
	DH	0.3366	0.3369	DE	0.3381	0.3762	DF	0.3480	0.3840	DG	0.3440	0.3428
		0.3440	0.3428		0.3480	0.3840		0.3571	0.3907		0.3515	0.3487
		0.3429	0.3307		0.3463	0.3687		0.3551	0.3760		0.3495	0.3339
		0.3361	0.3245		0.3376	0.3616		0.3463	0.3687		0.3429	0.3307
5700K	CA	0.3215	0.3350	CB	0.3207	0.3462	CC	0.3290	0.3538	CD	0.3290	0.3417
		0.3290	0.3417		0.3290	0.3538		0.3376	0.3616		0.3371	0.3490
		0.3290	0.3300		0.3290	0.3417		0.3371	0.3490		0.3366	0.3369
		0.3222	0.3243		0.3215	0.3350		0.3290	0.3417		0.3290	0.3300
	CH	0.3222	0.3243	CE	0.3196	0.3602	CF	0.3290	0.3690	CG	0.3290	0.3300
		0.3290	0.3300		0.3290	0.3690		0.3381	0.3762		0.3366	0.3369
		0.3290	0.3180		0.3290	0.3538		0.3376	0.3616		0.3361	0.3245
		0.3231	0.3120		0.3207	0.3462		0.3290	0.3538		0.3290	0.3180
6500K	BA	0.3048	0.3207	BB	0.3028	0.3304	BC	0.3115	0.3391	BD	0.3130	0.3290
		0.3130	0.3290		0.3115	0.3391		0.3205	0.3481		0.3213	0.3373
		0.3144	0.3186		0.3130	0.3290		0.3213	0.3373		0.3221	0.3261
		0.3068	0.3113		0.3048	0.3207		0.3130	0.3290		0.3144	0.3186
	BH	0.3068	0.3113	BE	0.3005	0.3415	BF	0.3099	0.3509	BG	0.3144	0.3186
		0.3144	0.3186		0.3099	0.3509		0.3196	0.3602		0.3221	0.3261
		0.3161	0.3059		0.3115	0.3391		0.3205	0.3481		0.3231	0.3120
		0.3093	0.2993		0.3028	0.3304		0.3115	0.3391		0.3161	0.3059

Produkt Charakteristika

Parameter	Symbol	Minimum	Typické	Maximálne	Jednotka
Pozorovací uhol (FWHM)	2θ1/2		120		stupňa
Index podania farieb SFT-40-ŠxS	CRI WxS	65	70
Index podania farieb SFT-40-WxE	CRI WxE	70
Tepelný odpor (elektrický) Spoj/spájkovací bod	Rthjs-EL		0.7		stupeň /W
Teplota spoja	Tj			150	stupňa
Dopredné napätie (@ If=1500 mA, Tj=85 stupeň )	Vf	2.6	2.8	3.1	V
Jednosmerný dopredný prúd	Ak	0.1		8	A
Rázový prúd (t<10 ms, Duty Cycle < 10%)	Je-max			10	A
Reverzné napätie (Ir=10 mA)	V r			5	V
Stratový výkon	Pd			29	W
Prevádzková teplota	T opr	-40		100	stupňa
Skladovacia teplota	T stg	-40		100	stupňa
Odolné napätie ESD HBM podľa ANSI/ESDA/JEDEC JS-001	VHBM	8			kV
Odolné napätie ESD CDM podľa ANSI/ESDA/JEDEC JS-002	VCDM	1			kV
