WS2814A

Funkcia

• OUT, G, B, W, WISTAND PETLAGE 20V, DIN Port vydrží napätie 9V.
• Postavený - v napätí - regulátor, iba rezistor potrebný na pridanie do kolíka VDD, keď je pod 24 V napájacie napájanie.
• Postavené - v obvode pretiahnutia signálu, aby sa zabezpečilo, že skreslenie vlny sa nezhromažďujú po pretvorení vlny k ďalšiemu vodičovi.
• Zostavené - v obvode Electrify Reset Circuit a napája - Reset Reset Circuit.
• 256 Gray - Stupnica nastaviteľná a skenová frekvencia je 2 kHz.
• Signál prenosu kaskádového portu pomocou jednej čiary.
• Akýkoľvek dva body vzdialenosť menšia ako 2 metre prenosový signál bez ďalšieho obvodu.
• Dobrá farebná konzistencia a nákladovo efektívne.
• Ak je obnovovacia frekvencia 30 snímok / s, kaskádové číslo je najmenej 1024 pixelov.
• Posielajte údaje rýchlosťou 800 kb / s.

Žiadosti

• LED plné farieb dekoratívne osvetlenie, ako je LED reťazec, LED pásik, modul LED atď.
• Video Vnútorné/vonkajšie LED video alebo nepravidelná obrazovka, LED pixelové svetlá a ďalšie druhy produktov LED osvetlenia.

Všeobecný popis
WS2814A je čip ovládacích ovládačov LED 4-kanál. Jeho interné zahŕňa inteligentné digitálne dátové západky a digitálny obvod a zosilnenie signálu. Zahrňte tiež presný interný oscilátor a napätie 20 V napätie, programovateľná výstupná jednotka konštantného prúdu.

WS2814A prijíma jednotný komunikačný režim NZR. Po výkone čipu - pri resetovaní port DIN prijíma údaje z radiča z radiča, prvý IC zhromažďuje počiatočné 32 -bitové údaje, ktoré sa potom odosielajú do internej dátovej západky, ďalšie údaje, ktoré pretvárajú interný obvod na pretváranie amplifikačného obvodu s vnútorným signálom, ktorý sa odosiela na nasledujúcu COCADE IC cez port DO. Po prenose pre každý čip signál na zníženie 32 bitov. IC prijíma technológiu prestavby automatického premenovania, takže číslo kaskády ChIP nie je obmedzené prenos signálu, iba od rýchlosti prenosu signálu.

Dátová západka IC závisí od prijatých 24 -bitových údajov, ktoré vytvárajú odlišný signál pracovného pomeru na základe portu Outg, OutB. Všetky čipy synchrónne odosielajú prijaté údaje do každého segmentu, keď port DIN vstupuje resetový signál. Po dokončení resetového signálu dostane nové údaje znova. Pred prijatím nového resetového signálu sa regulačný signál OUT, OUTG, OUTB port nezmenil. IC zaslal údaje PWM, ktoré boli prijaté oprávnene na základe portu Outg, OutB, po prijatí signálu nízkeho napätia resetovania čas zachováva viac ako 280 μs.

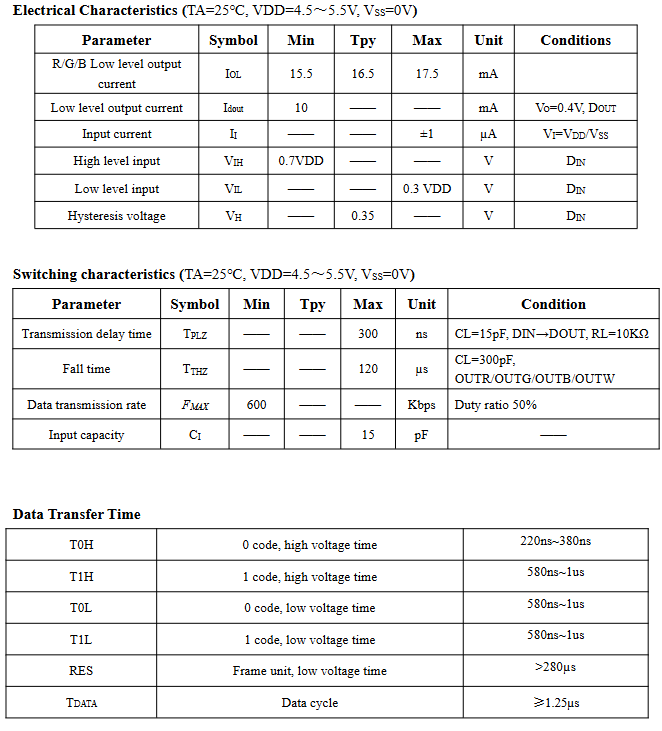

Existujú balíčky SOP8 a FSOP8.
